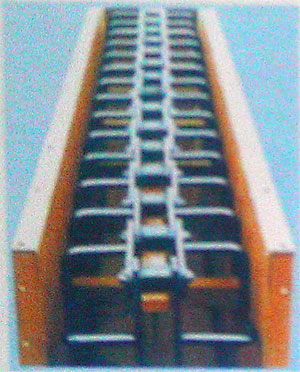

Fu型鏈?zhǔn)捷斔蜋C(jī)
|
Fu鏈?zhǔn)捷斔蜋C(jī)是本公司吸收國外先進技術，結合多年實踐經驗，設計開發的新一代輸送粉、粒狀的輸送設備。本產品輸送可靠性高，故障
率低，使用壽命長，具節能、密封等特點，是一種較為理想的新型輸送設備，廣泛用于建材、電力、化工、鋼鐵等行業。 |
| |
|
| |
主要特點：
1、輸送能力大，高效的輸送原理允許在小容量空間內輸送大量物料，輸送能力達6m3/h-500m3/h。
2、輸送能耗低，借助物料的內磨擦力，變推動物料為拉動，使其與螺旋輸送機相比節電40%—60%。
3、密封和安全，全密封的機殼使粉塵玩縫可鉆，操作安全，運行可靠。

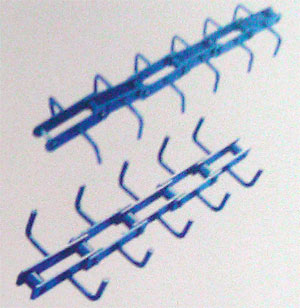

4、使用壽命長，用合金鋼材經先進的熱處理手段加工而成的輸送鏈，經久耐用，使用壽命長，運轉率高。
5、工藝布置靈活，可高架、地面或地坑布置，可水平或爬坡（≤15°）安裝，可靈活多點進出料。
6、使用費用低，節電且耐用，維修率極低，能確保主機的正常運轉，以增加產出、降低消耗、提高效益。
7、系列齊全，F(xiàn)U系列有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700（數字表示輸送槽尺寸）等各種型號。
8、投資綜合效益佳，一年左右可回收設備投資。 |
|
*最適輸送量是以水泥為物料制定的，輸送水泥時，實際輸送量可掌握在比表中推薦值小0~20%范圍。當用于其他行業輸送磨琢性小，且溫度＜60℃的物料時，鏈速還可加快（最快鏈速可達40m/min左右，參見表1）。具體可與本公司研究所聯系。
**物料濕度無法測量時，一般可以用手抓捏成團，撒手后物料仍能松散為度。當用于濕度超過表中規定值場合，應事先與本公司研究所聯系。 |
|
表2輸送水泥生熟原料和成品粉料的最適鏈速 |
| |
物料 |
生料細粉或水泥成品 |
熟料細粉或水泥成品 |
生料或熟料 |
粗粉回料 |
溫度 |
＜60℃ |
60~120℃ |
＜60℃ |
60~120℃ |
最適鏈速（m/min） |
15~20 |
10~13.5 |
10~12 |
10 |
最大鏈速（m/min） |
25 |
15 |
13.5 |
12 |
|
| |
|
|
表1輸送不同磨琢物料時所推薦的鏈速 |
|
傾斜輸送時的折扣系數η |
物料磨琢性 |
特大 |
大 |
中 |
小 |
鏈速 |
推薦 |
10 |
15 |
20 |
30 |
m/min |
最大 |
15 |
20 |
30 |
40 |
|
|
傾斜輸送時的折扣系η值參見表3。
表3傾斜輸送時的折扣系數值η值 |
| |
|
傾角（度） |
0~2.5 |
2.5~5 |
5~7.5 |
7.5~10 |
10~12.5 |
12.5~15 |
η |
1 |
0.95 |
0.9 |
0.85 |
0.8 |
0.7 |
|
| |
|
注：當鏈運機傾斜放置時，輸送量將減少，這時，實際輸送能力
為表1的數值乘以折扣系數η值。 |
| FU型鏈運機的技術參數 |
|
|
型號 |
槽寬
（mm） |
理想
粒度
（mm） |
10%
最大
粒度
（mm） |
最大
輸送
斜度 |
最適輸送量（m3/n）*
鏈條線速（m/min） |
物料
濕度
** |
10 |
12 |
13.5 |
15 |
16 |
20 |
25 |
FU150 |
150 |
＜4 |
＜8 |
|
6~9 |
|
|
9~13 |
|
12~18 |
15~23 |
≤5% |
FU200 |
200 |
＜5 |
＜10 |
|
12~16 |
|
28~48 |
18~24 |
|
24~32 |
30~40 |
FU270 |
270 |
＜7 |
＜15 |
≤15% |
21~30 |
25~36 |
|
31~45 |
34~48 |
42~60 |
52~75 |
FU350 |
350 |
＜9 |
＜18 |
|
|
40~56 |
|
54~75 |
|
72~100 |
90~125 |
FU410 |
410 |
＜11 |
＜21 |
|
|
55~80 |
|
70~100 |
|
95~130 |
105~150 |
FU500 |
500 |
＜13 |
＜25 |
|
|
80~110 |
|
105~145 |
|
140~200 |
160~225 |
FU600 |
600 |
＜15 |
＜30 |
|
|
115~160 |
|
|
150~210 |
200~290 |
230~300 |
FU700 |
700 |
＜15 |
＜30 |
|
|
142~200 |
|
250~260 |
260~280 |
260~280 |
350~430 |
|
